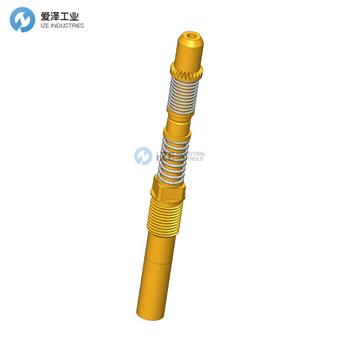

INGUN探針HFS807303051A6842HFMM技術參數

產品類別：HFS無線頻率測試探針

系列：HFS-807

子系列：HFS-807 M螺入型

網格尺寸：4 mm

被測裝置 / 接觸器：Mini Coax HFM

安裝方式：螺入式

DUT接口性別：M型信號導體公頭 / 插針

浮動安裝：否

非旋轉：否

連續推桿：是

兼容裝配接口：SMPM 50歐姆

兼容裝配接口性別：F型信號導體母頭 / 插座

最小溫度：-40°C

最大溫度：+80°C

符合RoHS：是（RoHS-3;6c）

外導體數據

導體端頭樣式：16針定位，適用于插頭內部

導體端頭直徑：3.5 mm

工作行程中整個外導體彈簧力：5.8 N

外導體工作行程：3.2 mm

最大行程：4.1 mm

可交換外導體：否

最大載流量：3 A

內導體數據

內導體端頭樣式：倒錐型（03逆錐）

端頭直徑：0.51 mm

端頭材質：銅鈹合金（CuBe）

表面處理：鍍金

內導體數量：1

可交換內導體：否

內導體工作行程：1 mm

每個內導體彈簧力：1 N

最大內導體行程：1.5 mm

最大載流量：2 A

電氣參數

頻率范圍：最高12 GHz

阻抗：50歐姆

機械參數

工作行程總彈簧力：6.8 N

總長度：34.6 mm

套筒直徑：3 mm

不含插座的安裝高度：19.8 mm

插座內擰緊扭矩：10-20 cNm

General data

Product group :HFS radio-frequency test probes

Series :HFS-807

Sub-series :HFS-807 M screw-in

Grid :4 mm

DUT / contact :Mini Coax HFM

Installation type :Screw-in

DUT interface gender :M signal conductor male / pin

Floating mount :No

Non-rotating :No

Continuous plunger :Yes

Interface of compatible assembly :SMPM 50 Ohm

Compatible assembly interface gender :F signal conductor female / socket

Min. temperature :- 40 °C

Max. temperature :+ 80 °C

RoHS-compliant :RoHS-3;6c

Outer conductor data

Outer conductor tip style :42 centring for inner side of plug connector

Outer conductor tip style diameter :3.5 mm

Spring force of entire outer conductor at working stroke :5.8 N

Outer conductor working stroke :3.2 mm

Outer conductor maximum stroke :4.1 mm

Exchangeable outer conductor :No

Outer conductor max. current load capacity :3 A

Inner conductor data

Inner conductor tip style :03 inverse cone

Inner conductor tip style diameter :0.51 mm

Inner conductor tip style material :3 CuBe

Inner conductor tip style surface :A gold

Number of inner conductors :1

Exchangeable inner conductor :No

Inner conductor working stroke :1 mm

Spring force of each inner conductor at working stroke :1 N

Inner conductor maximum stroke :1.5 mm

Inner conductor max. current load capacity :2 A

Electrical data

Frequency range up to :12 GHz

Impedance :50 Ohm

Mechanical data

Total spring force at working stroke :6.8 N

Total length :34.6 mm

Barrel diameter :3 mm

Installation height without receptacle :19.8 mm

Torque in receptacle :10 - 20 cNm
