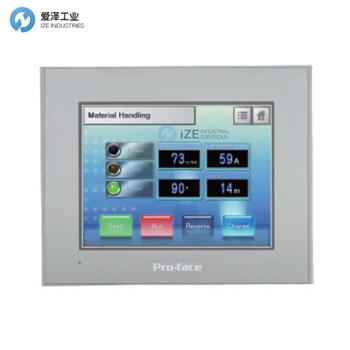

PROFACE顯示屏PFXGP4301TADW產品介紹
標準產品信息
系列：HMI
系列名稱：GP4000 系列
尺寸：5"
型號：PFXGP4301TADW
全球代碼：PFXGP4301TADW
產品特性：5" DC 模擬
顯示規格
顯示類型：TFT 彩色液晶顯示屏
顯示尺寸：5.7"
分辨率：320 x 240 像素 (QVGA)
有效顯示區域：寬115.2 x 高86.4 mm [寬4.54 x 高3.40 英寸]
顯示顏色：65,536 色（無閃爍）/ 16,384 色（閃爍）
背光：白色 LED（用戶不可更換。需要更換時，請聯系當地經銷商。）
背光使用壽命：50,000 小時或更長（在25°C [77°F]連續操作下，背光亮度降至50%之前）
亮度控制：8 級（通過觸摸面板或軟件調整）
觸摸面板類型：電阻膜（模擬）
觸摸面板分辨率：1,024 x 1,024
觸摸面板壽命：1,000,000 次或更多
語言字體：日文：6,962（JIS標準1和2）（包括607個非漢字字符），ANK：158（可從屏幕編輯器的字體設置中添加韓文、繁體中文、簡體中文、泰文和西里爾文。）
字符大?。簶藴首煮w：8 x 8、8 x 16、16 x 16 和 32 x 32 像素字體，筆畫字體：6 到 127 像素字體，圖像字體：8 到 72 像素字體
字體大?。簶藴首煮w：寬度可擴展至8倍。高度可擴展至8倍。*1
8 x 8 點：40字符 x 30行
8 x 16 點：40字符 x 15行
16 x 16 點：20字符 x 15行
32 x 32 點：10字符 x 7行
電氣規格
額定輸入電壓：24 Vdc
輸入電壓范圍：19.2 至 28.8 Vdc
允許電壓下降：5 毫秒或更短
功耗：10.5 W 或更低
浪涌電流：30 A 或更低
抗噪性：
噪聲電壓：1,000 Vp-p
脈沖持續時間：1 μs
上升時間：1 ns
（通過噪聲模擬器）
耐壓：1,000 Vac，20 mA，持續1分鐘（在電源端子與FG端子之間）
絕緣電阻：500 Vdc，10 MΩ或更高（在電源端子與FG端子之間）
Standard product information
Family:HMI
Series:GP4000 Series
Size:5"
Model:PFXGP4301TADW
Global Code:PFXGP4301TADW
Product Features:5" DC Analog
Display specifications
Display type:TFT Color LCD
Display size:5.7"
Resolution:320 x 240 pixels (QVGA)
Effective display area:W115.2 x H86.4 mm [W4.54 x H3.40 in.]
Display colors:65,536 colors (No blink) / 16,384 colors (Blink)
Backlight:White LED (Not user replaceable. When replacement is required, contact your local distributor.)
Backlight service life:50,000 hrs. or more (each in continuous operation at 25 °C [77 °F] before backlight brightness decreases to 50%)
Brightness control:8 Levels (Adjusted with touch panel or software)
Touch panel type:Resistive Film (analog)
Touch panel resolution:1,024 x 1,024
Touch panel lifetime:1,000,000 times or more
Language fonts:Japanese: 6,962 (JIS Standards 1 & 2) (including 607 non-kanji characters), ANK: 158 (Korean, Traditional Chinese, Simplified Chinese, Thai and Cyrillic can be added from the font setting of the screen editor. )
Character sizes:Standard font: 8 x 8, 8 x 16, 16 x 16 and 32 x 32 pixel fonts, Stroke font: 6 to 127 pixel fonts, Image font: 8 to 72 pixel fonts
Font sizes:Standard font: Width can be expanded up to 8 times. Height can be expanded up to 8 times.*1
8 x 8 dots:40 char. x 30 rows
8 x 16 dots:40 char. x 15 rows
16 x 16 dots:20 char. x 15 rows
32 x 32 dots:10 char. x 7 rows
Electrical specifications
Rated input voltage:24 Vdc
Input voltage limits:19.2 to 28.8 Vdc
Allowable voltage drop:5 ms or less
Power consumption:10.5 W or less
In-rush current:30 A or less
Noise immunity:
Noise Voltage : 1,000 Vp-p
Pulse Duration : 1 μs
Rise Time : 1 ns
(via noise simulator)
Voltage endurance:1,000 Vac, 20 mA for 1 minute (between power terminal and FG terminals)
Insulation resistance:500 Vdc, 10 MΩ or more (between power terminal and FG terminals)
